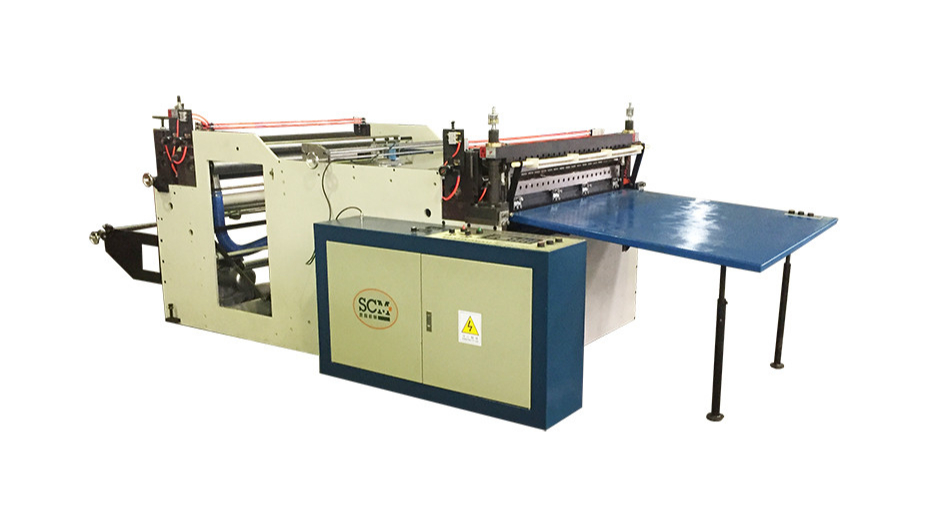

精裝橫切機

> 操作方便，可自由設定截切長度 > 電眼跟蹤印刷標記，高精度裁切 > 無級調速，自動上料 > 走料自動糾偏，自動修邊 > 出料堆疊整齊

在線咨詢

181 6459 2596

產品概述

introduction

application

卷筒紙橫切機是印刷包裝行業的輔助機械之一，用于把卷筒料（紙、無紡布、塑料等）切成一張一張定長的料，可以對應不同行業不同屬性的產品加工，適用于卷筒紙、PVC、無紡布、白板紙、編織袋等卷材的橫切。

產品用途

feature

高速的同時保持高精度，相比國內同行業設備具有贏領性。采用可靠的設計及過硬的配套原器件，穩定性好。電腦橫切機是通過工業控制計算機控制，按設定長度，控制刀軸運轉切斷紙板，加之機械部分的精密傳動，可將切紙誤差控制在±1mm范圍內。電腦控制橫切機有螺旋刀橫切機、直刀橫切機。螺旋刀橫切機更適合高速切厚紙板，且切紙平穩，刀片壽命長。

產品特點

樣品展示

sample

精裝橫切機結構圖

工藝流程

flew

糾偏放卷部分→打廢邊機構→后送料部分→跟蹤系統→定長系統→裁切機構→出料機構

放料部分

A.放料采用3”氣漲軸。（可選無軸上料）
B.采用手動上料機構。（自動張力可選）
C.放料張力為10Kg磁粉制動器
D.放料牽引采用1.5Kw變頻調速電機

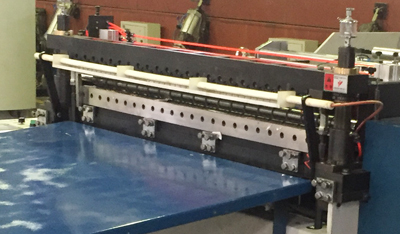

橫切部分

A.主機為2.2Kw失電制動電機，上海德東牌
B.切刀牽引為3.0Kw高功率伺服電機，臺達牌

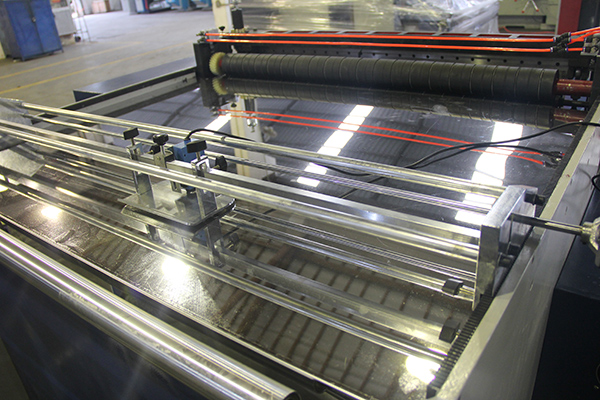

C.采用負壓吸附，保證材料的平整度

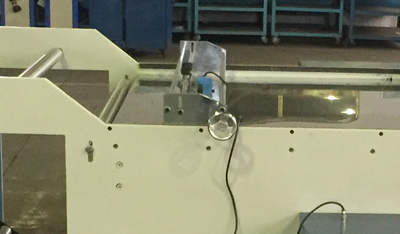

D.色標跟蹤裝置一套，光電為德國*施耐德
E.使用整付型切刀
F.切刀定位采用精密導柱，刀架可前后左右微調。

控制部分

A.采用5.7”彩色觸摸屏為操作界面。臺達牌
B.均采用臺達變頻器控制
C.PLC 臺達牌
D.低壓電器控制德國施耐德生產
E.各牽引輥及浮動輥均采用氣缸壓力阻尼方式

整理部分

A.采用橫向間距可調節手動整理臺。（不銹鋼臺面）
B.可選自動升降，自動堆碼、整本數插標

技術參數

parameter

型號	SCM-HQ900	SCM-HQ1100	SCM-HQ1300
放卷寬度	900mm	1100mm	1300mm
最大放卷直徑	φ1500mm	φ1500mm	φ1500mm
橫切長度	10-9999mm	10-9999mm	10-9999mm
橫切精度誤差	±0.1mm	±0.1mm	±0.1mm
材料厚度范圍	25-600g	25-600g	25-600g
走料速度	30-100m/min	30-100m/min	30-100m/min
切刀速度	100次/min	100次/min	100次/min
總功率	5kw	7kw	9.5kw
電源	AC380v 50hz	AC380v 50hz	AC380v 50hz
氣源氣壓	0.8mpa	0.8mpa	0.8mpa
機器重量	3200kg	3800kg	4400kg
外型尺寸（長寬高）	5590×2000×1200mm	5590×2200×1200mm	5590×2400×1200mm
